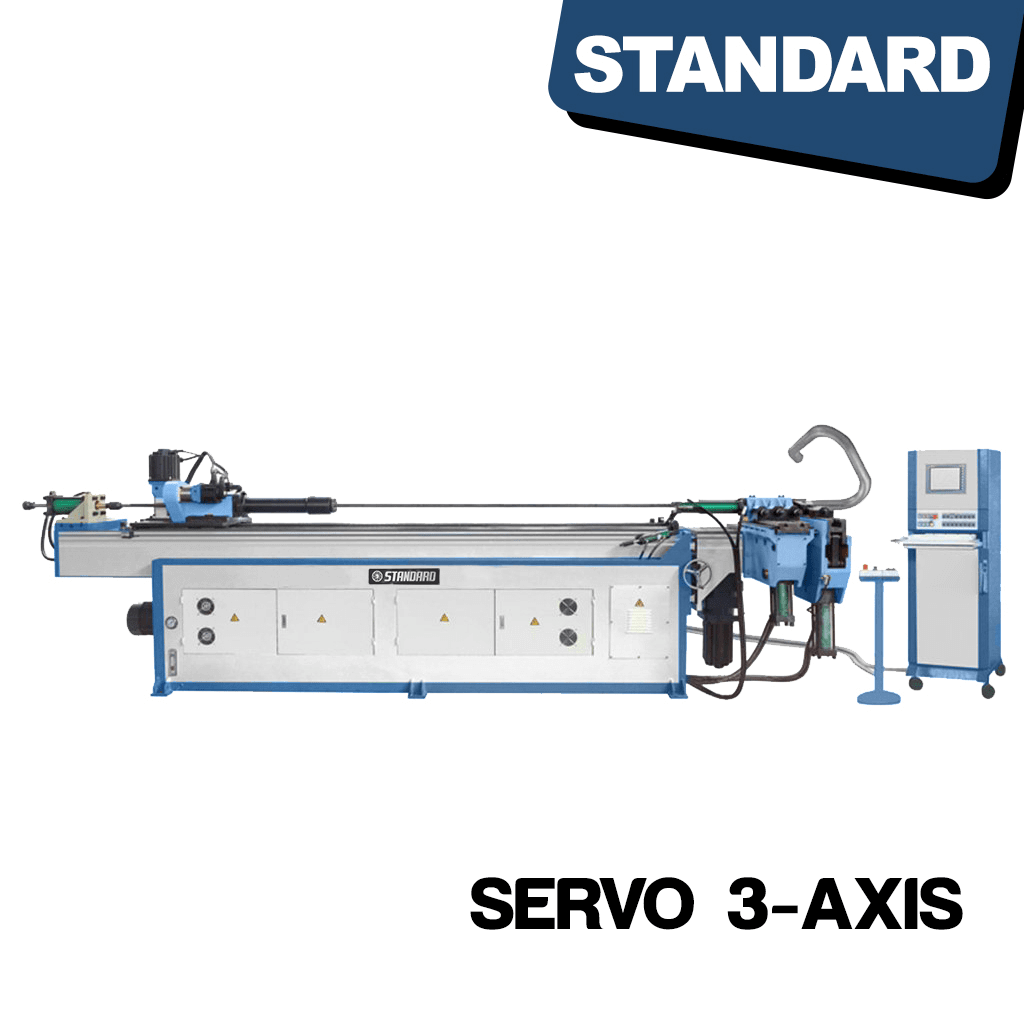

STANDARD BTS-114 3-Axis Servo Mandrel CNC Tube Bender, a machine with mechanical components for bending tubes with precision control.
Control screen of the STANDARD BTS-114 3-Axis Servo Mandrel CNC Tube Bender displaying interface for operating and programming tube bending functions.
Safety features of the STANDARD BTS-114 3-Axis Servo Mandrel CNC Tube Bender, including emergency stop buttons, protective shields, and safety sensors to prevent accidents during operation.

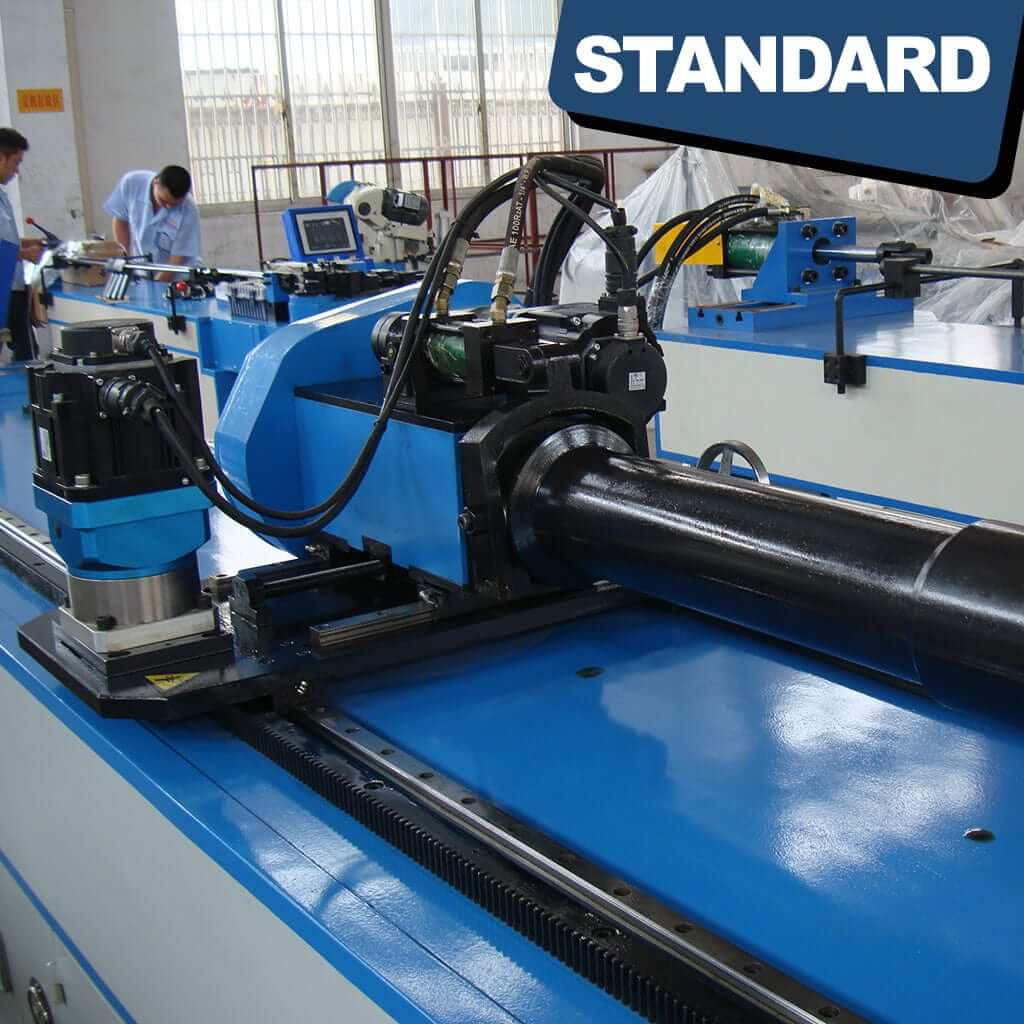

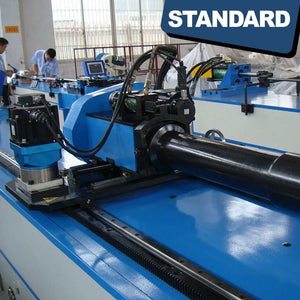

Mechanics of the STANDARD BTS-114 3-Axis Servo Mandrel CNC Tube Bender showing gears, bending arms, and motorized components used for shaping tubes with precision.
Parts of the STANDARD BTS-114 3-Axis Servo Mandrel CNC Tube Bender including bending dies, clamps, mandrels, and other components used in tube bending processes for manufacturing.

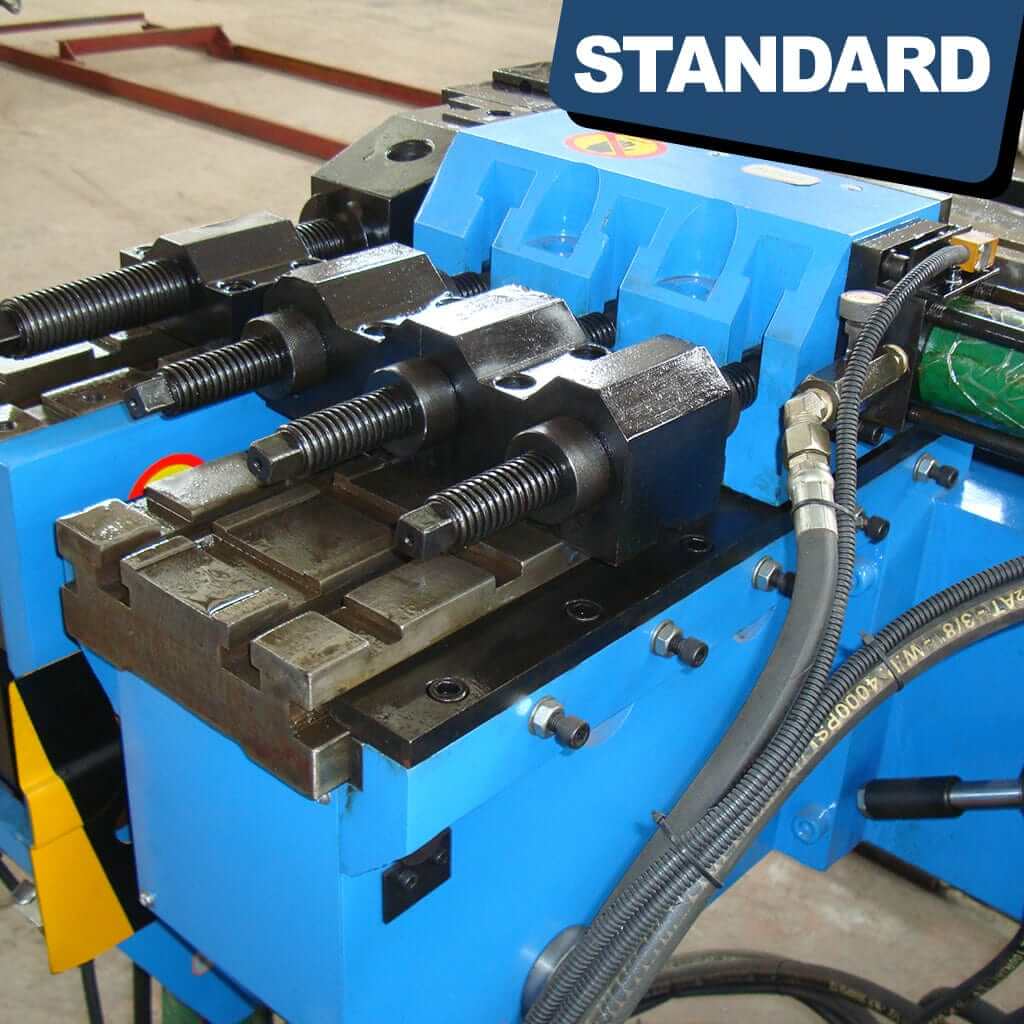

Tube clamping mechanism of the STANDARD BTS-114 3-Axis Servo Mandrel CNC Tube Bender, featuring adjustable clamps securing the tube in place for precision bending operations.

STANDARD BTS-114 Plieuse de tube CNC à servo-mandrin 3 axes

£72,004.00

--------------------

*La qualité et la fiabilité sont intégrées*

Les machines sont fabriquées sur commande, la livraison est de 9 à 14 semaines
Expédié dans le monde entier- Les prix incluent le fret jusqu'à votre port maritime le plus proche*

*Exclut les taxes locales*

Description

Présentation du STANDARD BTS-114 3-Axis Servo Mandrel CNC Tube Bender, une solution de pointe pour le pliage de métal de précision.

Conçu pour répondre aux exigences des applications industrielles modernes, ce cintreur de tubes CNC offre des performances et une précision exceptionnelles dans la mise en forme des composants métalliques.

Conçu avec une attention méticuleuse aux détails, le BTS-114 dispose d'un système de mandrin servo à 3 axes robuste, offrant aux utilisateurs un contrôle et une flexibilité inégalés pendant le processus de cintrage. Ses capacités CNC avancées garantissent des cintrages cohérents et précis, permettant une production sans faille de conceptions métalliques complexes.

La polyvalence de cette machine se manifeste par sa capacité à gérer différentes tailles et matériaux de tubes, répondant à un large éventail d'exigences de cintrage. Que ce soit avec de l'acier inoxydable, de l'aluminium, du cuivre ou d'autres métaux, le BTS-114 offre constamment des résultats supérieurs, respectant les normes industrielles les plus strictes.

Équipée de commandes conviviales et d'interfaces de programmation intuitives, cette plieuse de tubes CNC simplifie l'opération, réduisant le temps de configuration et optimisant l'efficacité du flux de travail. Sa fiabilité et sa durabilité en font un atout fiable pour les professionnels de l'usinage des métaux à la recherche de courbures de haute qualité pour diverses applications.

Le plieur de tube CNC à mandrin servo 3 axes BTS-114 est l'incarnation de la précision et de la performance dans le domaine des machines de pliage de métal. Élevez vos capacités de production et réalisez des plis impeccables avec cet outil exceptionnel, conçu pour répondre aux besoins évolutifs de l'industrie du pliage de métal.

Spécifications
  • Capacité maximale du tube - Ø114 x 4mm = 4.49 x 0.16 pouces
  • Plage de rayon de courbure - 40-450mm = 1.57-17.72 pouces
  • Plage d'angle de flexion - 0-190°
  • Longueur de perçage efficace - 4200mm = 165,35 pouces
  • Système de pompe hydraulique moteur - 11kW = 14,75 chevaux-vapeur
  • Pression Maximale - 160kg/cm = 2 275,71 psi
  • Taille - 5000x1350x1200mm = 196.85x53.15x47.24 pouces
  • Poids - 5500kg = 12125.49 lbs
Composants
  • Moteur hydraulique - Suzhou Jialifan
  • Pompe hydraulique - Wuxi Tuoli
  • Vanne hydraulique - Japon Yuken (Importé)
  • Planche à huile - Suzhou Boguan
  • Cylindre - Suzhou Boguan
  • Tube d'huile - Suzhou Kejia
  • Écran tactile - Taiwan Weinview (Importé)
  • PLC - Japon Mitsubishi（Importé）
  • Contrôleur d'angle - Japon Nemicon (Importé)
  • Interrupteur de puissance - Wenzhou Changxing
  • Moteur Servo - Japon Mitsubishi (Importé)
  • Autres pièces électriques - SCHNEIDER allemand (importé)
Livraison

La livraison est de 8 à 12 semaines à partir du dépôt

Comment utiliser un cintre à tube CNC à mandrin servo 3 axes
  1. Configurer la machine: Assurez-vous que la machine est correctement configurée et que tous les composants sont en bon état de fonctionnement. Cela inclut la vérification du mandrin, de la tête de pliage, des moteurs servo et du système CNC.
  2. Préparez le tube: Coupez le tube à la longueur appropriée et nettoyez-le pour éliminer tout débris ou contaminant qui pourrait affecter le processus de pliage.
  3. Programmez le système CNC: Utilisez un logiciel spécialisé pour programmer la forme souhaitée de la courbure, y compris le rayon de courbure, l'angle et la direction.
  4. Installez le mandrin et la tête de pliage: Insérez le mandrin dans le tube et fixez le tube dans la tête de pliage. Le mandrin doit être positionné à l'intérieur du tube au point où le pli sera effectué.
  5. Commencez le processus de pliage: Activez le système CNC pour commencer le processus de pliage. Les moteurs servo contrôleront le mouvement du mandrin et de la tête de pliage pour s'assurer que le tube est plié selon les spécifications programmées.
  6. Inspectez la courbure: Une fois le processus de pliage terminé, inspectez le pli pour vous assurer qu'il répond aux spécifications souhaitées. Vérifiez l'angle de pliage, le rayon et la forme générale pour vous assurer qu'ils sont exacts et précis.
  7. Répétez le processus: Si plusieurs courbures sont nécessaires, répétez le processus pour chaque courbure, repositionnant le mandrin et ajustant la tête de courbure si nécessaire.

Dans l'ensemble, l'utilisation d'une plieuse de tubes CNC à mandrin servo à 3 axes nécessite une attention particulière aux détails et à la précision pour garantir que le tube est plié de manière précise et exacte. Il est important de suivre tous les protocoles de sécurité et les instructions du fabricant pour s'assurer que la machine est utilisée en toute sécurité et efficacement.
