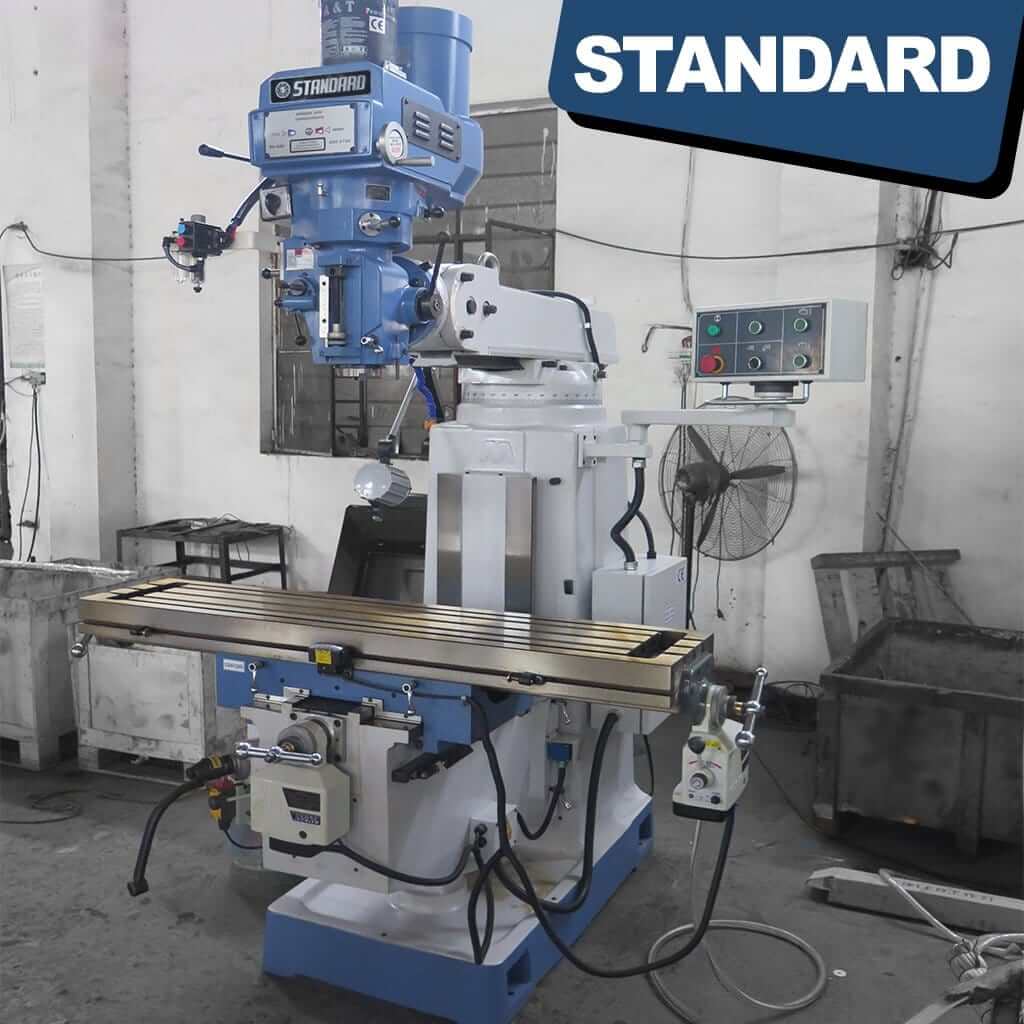

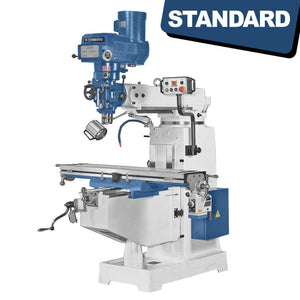

STANDAARD M-5V rewolwermeul met veranderlike spoed
R 237,449.00 -
R 240,460.00
-------------------
---PROFESSIONAL GRADE--- *Mills are built on order, delivery is approx 9~14 weeks Prices include Sea Freight to your nearest port* *Excludes Local Taxes*
Beskrywing
Standaard M-5V rewolwermeul met veranderlike spoed (motor 5HP, ISO40 spil):
'n Rewolwermeul met 'n veranderlike spoedmotor (5HP) en ISO40-spil is 'n tipe vertikale freesmasjien wat toegerus is met 'n rewolwer, wat 'n roterende gereedskapkop is wat die frees van verskeie kante van 'n werkstuk in 'n enkele opstelling moontlik maak . Die veranderlike spoedmotor maak voorsiening vir verstelbare rotasiespoed van die spil, wat die operateur die vermoë bied om die snyspoed aan te pas om by die materiaal wat gemasjineer word en die tipe snygereedskap wat gebruik word, te pas.
Die 5HP-motor verskaf oorgenoeg krag vir swaardiensbewerkings en die ISO40-spindel is 'n standaardgrootte wat versoenbaar is met 'n wye reeks snygereedskap. Hierdie kombinasie van motorkrag en spilversoenbaarheid stel die rewolwermeul in staat om 'n wye reeks bewerkingstake te hanteer.
Die rewolwermeul het ook tipies 'n groot, swaar gekonstrueerde tafel wat 'n stabiele platform vir werkstukke bied. Die tafel kan langs drie asse (X, Y en Z) beweeg om die werkstuk presies te posisioneer en te sny. Die meule kan ook toegerus wees met 'n aantal bykomende kenmerke soos kragtoevoer, koelmiddelstelsels en digitale uitlesings om akkuraatheid en produktiwiteit te verbeter.
In die algemeen is 'n rewolwermeul met 'n veranderlike spoedmotor en ISO40-spil 'n veelsydige en kragtige masjiengereedskap wat algemeen in 'n verskeidenheid vervaardigings- en bewerkingsbedrywighede gebruik word.
Voordele van 'n rewolwermeul bo ander meulens:
Soos die meeste freesmasjiene het dit 3-frees-asse - X,Y,Z-as
Dit kan as 'n boormasjien gebruik word deur sy veerpen te gebruik, dit is soortgelyk aan die voer- of hefboomwerking van 'n boormasjien.
Jy kan teen hoeke boor en frees op A-as (kop kantel links en regs) en B-as (kop kantel vorentoe en agtertoe)
Die kop kan geposisioneer word deur die ram te gebruik (hoek en bereik verstelbaar relatief tot die tafel.)
Jy kan gleufwerk doen deur 'n Slotting-aanhegsel aan die agterkant van die Ram by te voeg.
Spesifikasies
Tafelgrootte - 1370 x 305 mm = 54 x 12 duim
T-gleuwe - 16x65 mm (x3) = 0,63 x 2,56 duim (x3)
Longitudinale (X) beweging - 850 mm = 33,46 duim
Kruis (Y) reis - 400 mm = 15,75 duim
Vertikale (Z) beweging - 400 mm = 15,75 duim
veerpen - 127 mm = 5 duim
veerpen deursnee - Ø100 mm = 3.94 duim
Spil middel tot kolom - 170-520 mm = 6,69-20,47 duim
Spilneus tot tafelblad - 0-460 mm = 0-18.11 duim
Armbeweging - 450 mm = 17.72 duim
Meulkop kantel - 90º (links en regs), 45º (voor en agter)
Spil taps - ISO40
Spilspoed - 66-4540rpm
Krag van spilmotor - 5HP (3.7kW)
Maks. Tafellading - 350 kg = 771.61 lbs
Grootte - 1750x1650x2100mm = 68,9 x 64,96 x 82,68 duim
Gewig - 1400kg = 3086.47 lbs
Standaard kenmerke
Spatbak
Oorarm Tipe elektriese paneel
X-as-voermotors (A100)
Z-as ingeboude verhoogmotor
Aflewering
Masjiene is slegs "Bou op bestelling".
Aflewering is 8-12 weke vanaf depositobetaling
Katalogus
Masjienspesifikasies kan verskil van webwerfvertoning. Katalogus slegs vir verwysingsdoeleindes. Om beskikbare geboue te sien, verwys asseblief na webwerf.
Hoe om 'n rewolwermeul met veranderlike spoed te gebruik (motor 5HP, ISO40 spil)
Die gebruik van 'n rewolwermeul met 'n veranderlike spoedmotor (5HP) en ISO40-spil vereis 'n basiese begrip van freesbewerkings en masjiengereedskapgebruik.
Hier is die basiese stappe vir die gebruik van hierdie tipe masjien:
Voorbereiding : Voordat die masjien begin word, maak seker dat die werkstuk stewig aan die tafel vasgeklem is. Kies die korrekte snygereedskap vir die werk en installeer dit in die spil.
Stel die spoed : Verstel die spoed van die spil na die toepaslike RPM vir die snygereedskap en werkstukmateriaal. Dit word gewoonlik gedoen met behulp van 'n beheerpaneel of elektroniese koppelvlak op die masjien.
Stel die snydiepte in : Gebruik die handwiele of digitale uitlesings om die snygereedskap op die verlangde snydiepte te plaas.
Begin die masjien : Skakel die krag na die masjien aan en skakel die spil met die toepaslike kontrole in.
Sny : Begin die sny deur die snygereedskap in die werkstuk in te voer. Gebruik die handwiele of digitale uitlesings om die posisie van die snygereedskap en tafel te beheer. Beweeg die tafel en/of die snygereedskap om die gewenste vorm te produseer.
Voltooi die sny : Sodra die sny voltooi is, skakel die masjien af en verwyder die snygereedskap van die spil. Gebruik die toepaslike veiligheidsprosedures wanneer jy die snygereedskap hanteer.
Skoonmaak : Maak die masjien en omliggende area skoon van enige skyfies of puin wat tydens die snyproses gegenereer word.
Let wel: Verwys altyd na die operateur se handleiding vir spesifieke instruksies en veiligheidsinligting vir jou spesifieke rewolwermeul. Dit is belangrik om alle aanbevole prosedures en veiligheidsmaatreëls te volg wanneer hierdie tipe masjien gebruik word.
